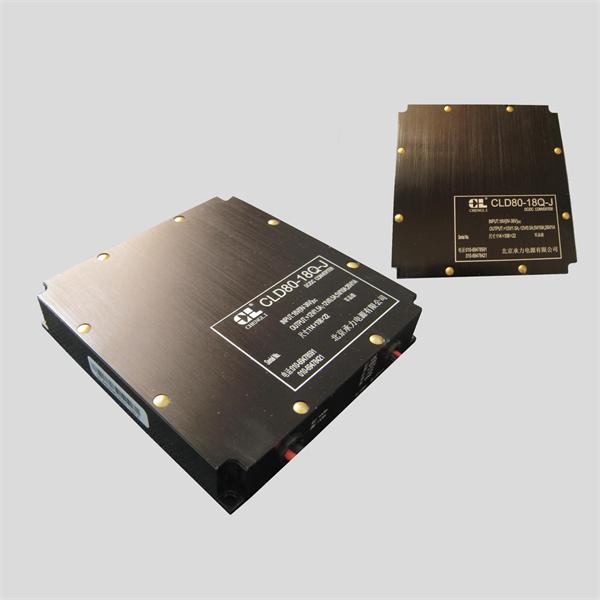

CLD80-18Q-J
- 输出功率：50W-100W
- 输入电压：9Vdc-36Vdc
- 输出路数：四路
- 体积：114×108×22mm
- 机箱尺寸：非标机箱
- 转换模式：DC\DC模块
- 引线方式：航空插头/插件
- 安装方式：壳体安装
- 散热面：底面散热
- 防护：防雷击浪涌,防电磁辐射,防尘、防震动,防雨、防潮湿,防盐雾
- 封装：壳体式
- 散热环境：冷铁导热
- 用途：产品定制
- 规格书：点击下载
产品描述 产品规格
额定输入电压：18 Vdc
电压输入范围：9～36 Vdc
Vo1=+12V
输出精度：11.88～12.12Vdc
额定电流：1.5A
输出噪声：≤100mVP-P
过流限制点：1.65～1.95 A
Vo2=-12V
输出精度：-11.64～-12.36Vdc
交叉调节率：+3%
额定电流：0.5A
输出噪声：≤120mVP-P
Vo3=5V
输出精度：4.95～5.05Vdc
额定电流：10A
输出噪声：≤50mVP-P
过流点：11～13 A
Vo4=26V
输出精度：跟随输入电压变化
额定电流：1A
电压调整率：+0.2%
负载调整率：+1%
效率：≥82%
工作温度：-40℃～65℃
储存温度：-55℃～105℃
工作湿度：10%RH～95%RH
储存湿度：5%RH～95%RH
振动：正弦扫描振动；5Hz～5.5Hz，振动加速度25.4mm；5.5Hz～200Hz，振动加速度1.5g。扫描时间：15min；最大试验时间：30min；振动方向：垂直。
冲击：半正弦脉冲；峰值加速度：20g，脉冲宽度：11ms；冲击次数：3次，冲击方向：垂直于安装方向。
绝缘强度：1500Vdc、持续时间1min
1050Vdc、持续时间1min
500Vdc、持续时间1min
隔离电阻：≥200MΩ
外形尺寸：114×108×22mm
冷却方式：传导散热
安装方式：外部接线
电压输入范围：9～36 Vdc
Vo1=+12V
输出精度：11.88～12.12Vdc
额定电流：1.5A
输出噪声：≤100mVP-P
过流限制点：1.65～1.95 A
Vo2=-12V
输出精度：-11.64～-12.36Vdc
交叉调节率：+3%
额定电流：0.5A
输出噪声：≤120mVP-P
Vo3=5V
输出精度：4.95～5.05Vdc
额定电流：10A
输出噪声：≤50mVP-P
过流点：11～13 A
Vo4=26V
输出精度：跟随输入电压变化
额定电流：1A
电压调整率：+0.2%
负载调整率：+1%
效率：≥82%
工作温度：-40℃～65℃
储存温度：-55℃～105℃
工作湿度：10%RH～95%RH
储存湿度：5%RH～95%RH
振动：正弦扫描振动；5Hz～5.5Hz，振动加速度25.4mm；5.5Hz～200Hz，振动加速度1.5g。扫描时间：15min；最大试验时间：30min；振动方向：垂直。
冲击：半正弦脉冲；峰值加速度：20g，脉冲宽度：11ms；冲击次数：3次，冲击方向：垂直于安装方向。
绝缘强度：1500Vdc、持续时间1min
1050Vdc、持续时间1min
500Vdc、持续时间1min
隔离电阻：≥200MΩ
外形尺寸：114×108×22mm
冷却方式：传导散热
安装方式：外部接线
